一台电视能有多贵？

如果我说一台电视顶一套房，那绝对会颠覆你的认知。

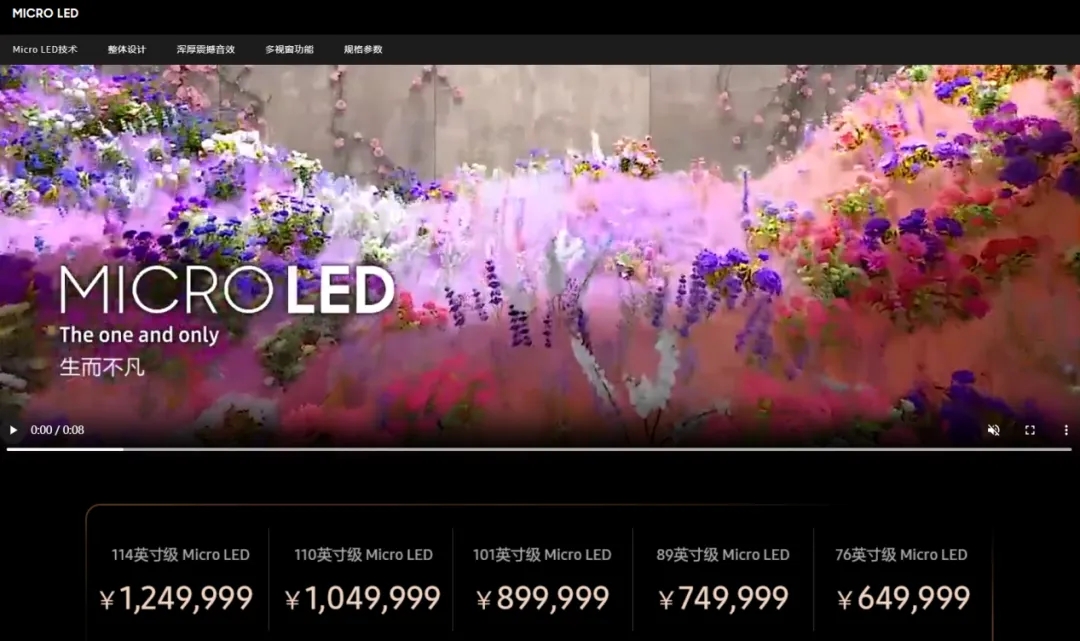

三星推出的MNA110MS1ACXXZ型号电视，售价从60万到100万元不等，而在今年发布的114英寸巨幕电视，售价更是高达125万元。

中文名叫微米发光二极管，直径在5μm（微米）到100μm（微米）之间，约等于空气中微小的灰尘颗粒。

跨越了LCD、OLED技术时代，近年来Micro LED成为业界新宠。由于其芯片尺寸小、低能耗、高亮度、高解析度、反应速度快等特点，目前被广泛应用在穿戴式设备、显示器、车尾灯、无线光通讯、AR/VR、投影机等多个领域。

想象一下，未来MicroLED显示屏一旦规模化生产，不仅价格被打下来，高端的显示技术走进千家万户不再遥不可及，而且各种电子设备会实现便携随心和续航持久的优势兼得。

MicroLED技术的一大亮点就是其微小的尺寸，然而，随着LED芯片变得越来越小，制造过程中的精度要求也水涨船高。就好比以微米级的精度去摆放数百万颗细小的沙粒，稍有不慎就会前功尽弃。

另外，更让人头疼的是，越高分辨率的显示屏就需要越多的MicroLED芯片数量。以4K显示屏为例，一个屏幕就有高达1600万个像素点（仅计算单色芯片），就算转移良率(注：转移良率是指在显示屏制造过程中，成功转移无缺陷的Micro LED芯片数量与总尝试转移的芯片数量之比）达到99.99%，也难免会有上千个颗芯片出现问题。

如果在键合（注：键合是指将微小的 Micro LED 芯片与背板稳固连接在一起的过程，从而使芯片接收信号，正常发光显示图像）前不能及时发现并修复这些缺陷，那么后续的处理难度会大大增加，产品的良率也会受到影响。

换句话说，芯片的外观决定了芯片能不能使用，芯片的偏位决定了芯片能否准确地转移到背板目标位置。要想实现MicroLED显示屏的大规模生产，就必须先攻克外观检测和位置偏差这两个卡脖子的难关，因此，整个行业都在积极寻找解决缺陷和提高产量的有效方法和技术。

这一行业颠覆性创新成果在检测作业实操中表现卓越，该设备具有高精度、高稳定性、高效率等特点，面对超50种不同类型的产品，都能轻松应对。目前，已经成功完成了量产测试，检测能力获得了客户的高度认可。

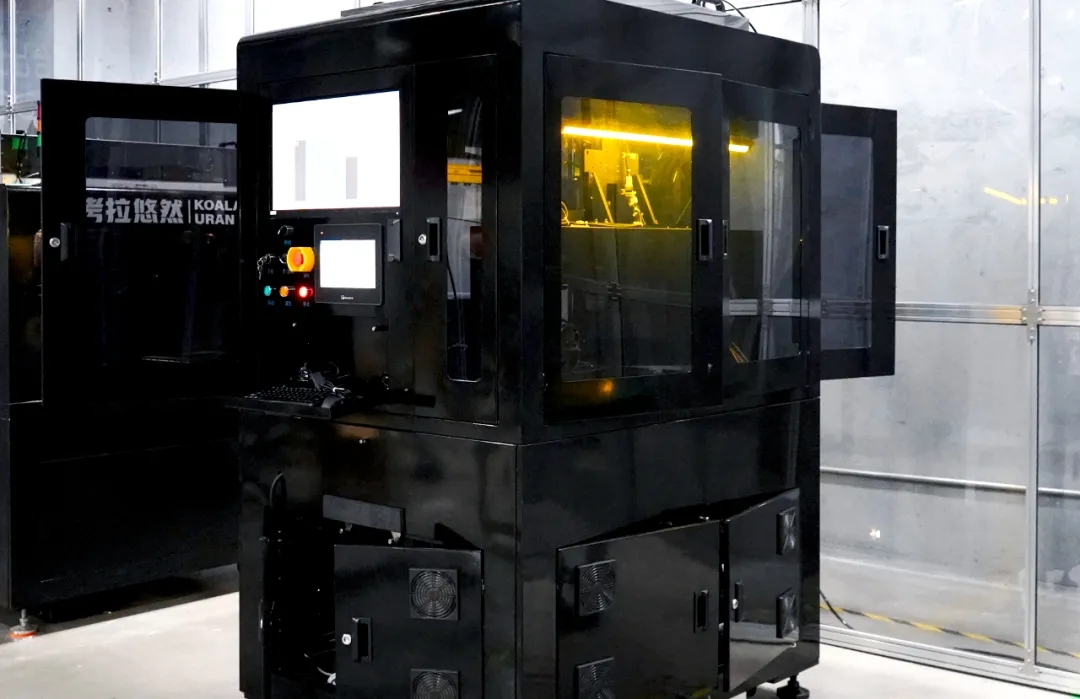

如同航空航天工程中，在火箭发射前要对每一个零部件的精度和质量进行严苛检查一样。在 Micro LED 芯片进行转移和键合之前，也必须要对它们的位置以及外观缺陷进行极为精准的识别。考拉悠然的这款设备就承担起了这样关键的任务，它能够以超高精度测量 Micro LED 芯片的外观缺陷和位置偏差。

其高精度倍率可调光学系统相当厉害，在20倍放大率下，光学精度能精准至 0.16um。这意味着该设备能够轻松识别出直径仅为5微米的MicroLED（这是最小尺寸的一种），并在精细的检测与分析过程中，绝不会放过生产过程中可能存在的任何微小瑕疵或偏差。

再加上考拉悠然自主研发的“主动学习”AI 算法，精准识别外观缺陷的基础上，还能对缺陷进行准确分类。好比在海量问题库里精准定位问题根源，便于快速制定针对性个性化的修复方案。这种方法真正实现了缺陷的客户自定义，而且操作简便、快捷，能够高效助力工艺优化，真正提质增效。

在偏位量测上，设备利用标定与坐标系转换等手段，消除了因运动、畸变等产生的系统误差，误差被牢牢控制在±0.5um 以内，为 Micro LED 芯片的精准组装以及最终产品的高质量呈现奠定了极为坚实的基础。

有数据表明，相较于国际同行业中某龙头企业的同类型产品，考拉悠然的生产效率是其3倍以上。

考拉悠然作为业界领先的多模态大模型行业解决方案提供商，一直致力于打造“多模态产业通用大模型+行业大模型+行业应用”的一体化解决方案，不断培育和发展新质生产力，推动人工智能技术在各行各业的产业应用。

公司AI 产品在工业智能检测应用领域拥有丰富的落地经验。依托行业领先的“主动学习”AI算法技术，通过顶尖的自动化设计能力、系统高度集成能力，聚焦光学、软件、电气、机械方向，专注于为半导体、大幅面检测、高端屏显检测行业产品领域提供完善的解决方案。

目前已经推出LED晶圆COW/COT检测设备、有图形晶圆AOI检测设备、玻璃表面及边缘外观缺陷检测AOI设备、光电玻璃大幅面检测AOI、引线框架塑封AOI检测设备、GDS1检测设备、miniLED 固晶后灯珠AOI、miniLED 模组AOI、车载TP检测设备等相关产品。

11月，考拉悠然作为成都市人工智能产业链的链主企业，公司AI+智能检测应用上榜“成都市人工智能+应用案例集”。

了解更多智能检测产品信息，请扫描下方二维码申请专家咨询，获取考拉悠然的行业检测解决方案。
